Como faço para arrumar ESCALA em LAYOUT e MODEL no AutoCad? Passo a Passo - Primeira etapa LAYOUT

Oiii, até que enfim um novo post. rsrsrs

Vamos lá então,

Tenho recebido e-mails com dúvidas de como configurar a ESCALA nos desenhos no AutoCad, tanto no MODEL que é a página inicial do Cad quanto no LAYOUT.

Vou separar o Passo a Passo e duas etapas, a primeiro será a escala em Layout que eu considero mais fácil,  a segunda será no Model que se configura desde as cotas, letras quanto ao desenho.


Primeiro de tudo para você saber configurar a escala, você tem que saber como ela funciona. No ambiente físico utilizamos o escalímetro como ferramenta de escala, nela contém 6 tipos de escalas 1:20, 1:25, 1:50, 1:75, 1:100 e 1:125 que são os mais comuns de se encontrar.

É bom que você tenha um escalímetro por perto. rsrsrs

 A escala é conhecida como um número fracionário, exemplo 1/100 ou 1:100.
 O que extamente significa esse número?  O número 1 do lado esquerdo é a unidade de medida ou seja a cada 1 metro real foi reduzido 100x, como a escala é na 1/100 que é a régua convencional, significa que a cada 1cm equivale a 1metro.
E por assim vai, observe a imagem ao lado e veja, quando a escala aumenta a unidade reduz e quando a escala diminui como por exemplo 1/50 a unidade aumenta.
(Expliquei do modo mais simples que consegui, rsrs)
                                                                                                               Cada unidade do escalímetro corresponde a                                                                                                                                                  a um metro.      fonte: ufrgs


Para usar a escala no AutoCad, tudo dependo da unidade que você desenha no Model.
Quando damos Zoom Scale digita-se uma escala no formato x/y, que pode ampliar ou reduzir a visão do desenho. Por exemplo: se a escala for 1/2, vamos reduzir a visão por 2, e se for 2/1 ampliaremos a visão 2 vezes. ( isso para saber como funciona a escala no cad.)  fonte: ufes
Quando você inicia um desenho no Model a escala sempre estará em 1/1 , o que significa que você está desenhando no tamanho real (como mostra a imagem abaixo). Como escrito acima a cada um centímentro da régua é um metro na "vida real. *Assim sendo, quando se usa o 1 no lado esquerdo o desenho tem que ser feito em centímetros.
Já se você usar outra unidade de medida como o metro terá que usar 10m em centímetros do lado esquedo e o número de redução no direito, exemplo 1000/100xp, pois no meio físico(no caso o escalímetro) quando se aumeta zero no número de redução (ou seja número do lado direito) da escala, por consequência vai aumentando zeros nas unidades (gominhos) do escalímetro, o que antes na escala 1/100 seria a cada 1 centímetro é 1metro passa a ser a cada 1cm é igual a 10m.

*IMPORTANTE*
No Layout como desenhamos a folha em milímetros pode haver o conflito de escala, abaixo está exemplo de como resolver.
Exemplos para unidade do modelo em metros e do papel em mm:
− escala 1:100 = 10xp (1000/100 xp)
− escala 1:50 = 20xp (1000/50 xp)
− escala 1:10 = 100xp (1000/10 xp)

Repetindo, para deixar o desenho em escala é importante que você saiba a unidade do teu desenho, se é em metros, centímetros,milímetros...



 Depois de conhecido a escala, vamos começar o passo a passo. Espero que não tenha confundido vocês mais ainda. hehhehe

1º - Abra o Layout, com o tamanho da sua folha já configurada;
(No meu caso estou utilizando folha tamanho A2)


Usaremos a configuração padrão do cad, neste caso é só seguir os passos abaixo.
1º- Vá em VIEW;
2º - Clique em NEW, que está localizado no quadro de Viewports;
3º - Vai abrir uma janela de criação de uma nova view, selecione a primeira opção;
4º - Deixe a configuração como esta na imagem;
5 - Para finalizar a criação a View clique em OK;
( Obs.: Vai ser necessário desenhar a view no layout, esses passos são somente de configuração)


Crie a View dentro da folha e do tamanho que preferir.

Pronto, criado a view aparecerá como a figura abaixo.
Mas o que realmente é uma viewports? É uma janela que visualiza o model em layout, tudo que você desenhar no model irá aparecer na viewports em ZOOM EXTEND, ou seja, sem se preocupar com a escala, sendo assim possibilita a alteração do desenho.  Lembrando que viewports só se aplica aos desenhos de projeto e não as tabelas.


Depois de criado a viewports, agora iremos começar a configurar o desenho para ficar em escala.
1º- Dê dois cliques com o botão esquerdo do mouse dentro da view para habilitar a edição do desenho.
(Quando estiver habilitada, ela ficará com a margem mais grossa.)


Com a view habilitada para a edição, tudo que você fizer que não seja somente o zoom, irá modificar o desenho do model, então tome cuidado com o que fizer quando a view estiver habilitada.
1º- Digite zoom ou o atalho Z na barra de comando e dê enter; vai aparecer várias opções de zoom,
2º- Para aumentar ou diminuir a escala digite a primeira letra de SCALE que é uma das opções, a letra de atalho estará em maiúscula, dê enter.


 Em seguida irá pedir qual o tamanho da escala que você deseja. Como o desenho que eu estou usando foi feito em metro eu irei usar 1000cm e quero reduzir em 250x , irei utilizar a escala 1000/250xp , o xp é a escala relativa ao layout. Lembre-se a view tem que estar habilitada ainda e o número da esquerda sempre aumenta e o da direita sempre reduz, se eu quisesse diminuir 250x eu digitaria 250/1000xp

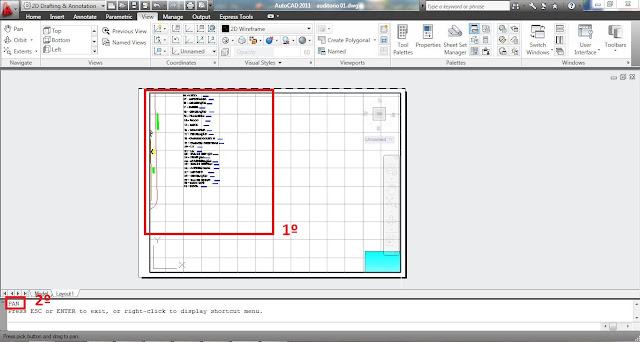

1º- Agora que o desenho está em escala, você terá que posicionar direito na folha já que ele aumenta o model por inteiro e não somente o desenho que você deseja.
2º- Para isso use o comando PAN (atalho P ) que é aquela mãozinha, pois se você usar o cursor junto ao mouse, você pode perder a escala do desenho, e o pan faz com que a escala fique estática na view.


Depois que endireitado o desenho junto a folha clique em ENTER ou em ESC para sair do comando pan e, dois ou vários cliques fora da view para sair do modo de edição da view; observe a margem da view tem que voltar ao normal e não mais grossa.


Prontinho, desenho em escala.
Mas ainda não terminou, rs  quando nós criamos uma viewports se cria também uma margem e essa margem irá aparecer na plotagem, só que não precisa aparecer, então o que precisamos fazer é:
1º- De o comando LA para abrir a tabela de layer;
2º- Crie um layer com o nome VIEW com qualquer cor e qualquer linetypes e lineweights, eu uso sempre um cinza claro que assim eu consigo identificar os desenho que eu não quero que apareça na plotagem.
3º- Por último e mais importante, desabilite o modo de plotagem do layer, sendo assim a margem não irá aparecer na plotagem, somente o desenho.

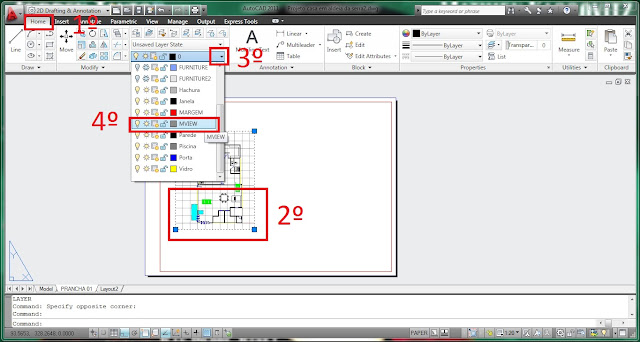

Finalizado a criação do layer é só selecionar a view e aplicar ou colocar no layer  de view.


A plotagem ficará como nas imagens abaixo:

 Com Margem, sem a aplicação do layer view.











Sem margem, com a aplicação do layer View.













Agora vai um macetinho para ver se os textos do desenho já na escala correta ficará legível quando plotado, faça uma linha de 2 somente 2 e coloque ao lado dos textos pequenos como escala e áreas dos ambientes no desenho, se ela ficar muito menor que isso ficará ilegivel quando plotado.

Se você estiver em dúvida se o texto e as penas estão certas, sempre faça uma plotagem de teste, essa plotagem pode ser feita em folha A4 mesmo, só que somente uma parte do desenho irá aparecer, neste caso não é necessário plotar o desenho por completo.
1º- Abra a Plot, e selecione o tamanho A4;
2º- No local de layout, selecione windows;
Pronto, agora é só selecionar a área que você esta em dúvida e imprimir em folha comum A4.



Bom pessoal, quando eu desenho projetos em cad é assim que faço para arrumar a escala e views, já estou acostumada e acho muito fácil.
Espero que eu tenha de alguma forma ajudado vocês.
Se tiverem algum modo mais fácil ou tiverem dúvidas é só me mandar um e-mail ou comentar no blog.
O próximo passo a passo será a escala no Model, como ajustar os textos,símbolos para que apareça melhor na hora da plotagem, e o que eu menos pratico, portanto irei dar uma estudadinha para passar o melhor e mais simples explicativo para vocês.

Espero que tenham clareado um pouco sobre a escala, é um pouco confuso mesmo, mas depois que pega o jeito faz de olhos fechado.

Dedico esse passo a passo ao Carlos e Anderson, que me enviaram e-mail pedindo ajuda sobre esse assunto.

Quero agradecer também a todas as pessoas que vem comentando e colaborando com o blog, que ele seja muito útil para vocês sempre.

Abraços a todos,
Camila Cardoso

sexta-feira, 31 de dezembro de 2010

CAU é sancionada pelo Presidente Lula - 30/12/2010


 Companheiros e Companheiras nunca esqueçam dessa data, pois é o dia que conquistamos nossa independência.  Dia 30 de dezembro de 2010 às 17h41 o Presidente Lula sanciona a Lei que cria o Conselho de Arquitetura e Urbanismo - CAU .
Entraremos em 2011 com uma grande vitória e muito serviço para garantir a implantação em todos os estados.
Bom, mas isso faz parte o que nos resta agora é comemorar e fazer com que tudo dê certo. rs
Abaixo a foto com representantes do conselho junto ao Presidente da República Luiz Inácio Lula da Silva.



Beijos pessoal agora podem comemorar... ;)   Que todos entrem em 2011 com o pé esquerdo, tudo de ótimo pra vocês... o/

quinta-feira, 30 de dezembro de 2010

Boa Notícia sobre o CAU - Conselho de Arquitetura e Urbanismo.

Olá pessoal, como já havia dito em um post anterior, nós da área de arquitetura há tempos tentamos nos separar do CONFEA/CREA para criar um conselho próprio o CAU; e dia 21/11/2010 esse conselho foi aprovado pelo Senado, agora ele vai para a sanção presidencial.
 Talvez hoje dia 30/12/2010 às 15:30hs o presidente assine esta PL, o que será uma grande vitória para nós, seja estudante , arquitetos e urbanistas graduados e também  para quem esta pensando em fazer arquitetura. Iremos entrar em 2011 com grande sucesso e maiores perspectiva para nossa profissão.


Abaixo segue o video da aprovação.

quinta-feira, 16 de dezembro de 2010

Como faço para configurar e PLOTAR no AutoCad? Passo a Passo - Tutorial Plotagem e View Ports

Olá, pessoal, como todo mundo sabe uns dos programas mais usados na nossa profissão é por enquanto o AutoCad, e uma das dúvidas mais frenquêntes em relação ao mesmo é : Como se configura a folha para plotar?.
Tem várias maneiras, mas a que eu vou ensinar aqui é a que eu considero mais fácil e rápida. Logo abaixo segue passo a passo de como fazer uma boa configuração para plotagem.

* as imagens abaixo estão em etapas. Siga exatamente a explicação.

 Antes de começar o tutorial, baixe esse arquivo IMPRESSORA PDF 995 ( só clicar sobre o nome) que é uma impressora PDF e instale em seu computador. o arquivo é .exe

Hey ho, let's go..rsrs

1 º - Abra o AutoCad e desenhe no MODEL (que é a área gráfica onde geralmente desenhamos) a delimitação da folha desejada. Cada folha tem o seu tamanho e até a folha A2 as margens são padronizadas. Assim segue uma tabela de dimensões de folhas e margens.

Dimensões das folhas/pranchas em MILÍMETROS:


Folhas Largura Altura Margem Esquerda Demais Margens
A4 297 210 25 7
A3 420 297 25 7
A2 594 420 25 7
A1 841 594 25 10
A0 1189 841 25 10

P.S.:  Se você quiser deixar como paisagem/landscape desenhe ALTURAxLARGURA e se você quiser deixar como retrato/portrait é só inverter LARGURAxALTURA.

-Criou-se então a folha, agora seguiremos transformando essa folha em bloco, para futuramente melhor posicionarmos ela no LAYOUT.
  • 1º- Digite na linha do comando o atalho W e aperte ENTER,abrirá a janela Write Block. WBLOCK = W é o comando de criar um bloco a partir do desenho;
  • 2º- Aperte o botão Select Objects e selecione o objeto (folha) que você desenhou, depois de selecionado aperte ENTER;
  • 3º- O objeto já está na memória, agora aperte o botão Pick Point (esse comando é importantíssimo,pois ele indicará aonde será o PONTO BASE, o que significa que é neste ponto que o bloco estará preso no cursor) apenas
  • 4º - clique no ponto base que é a extremidade inferior esquerda e parta para a próxima etapa. P.S.: Depois que vocês clicar no ponto base, a numeração dos eixos X,Y,Z que estão abaixo do Pick Point não serão mais 0 (zero);
  • - Aperte no botão que tem alguns pontinhos para salvar teu bloco, dê a ele o nome da folha encontre uma local fácil de encontrar e salve.
  • 6º- Para finalizar só apertar OK.

- Abra o arquivo que você deseja plotar e vá no LAYOUT.

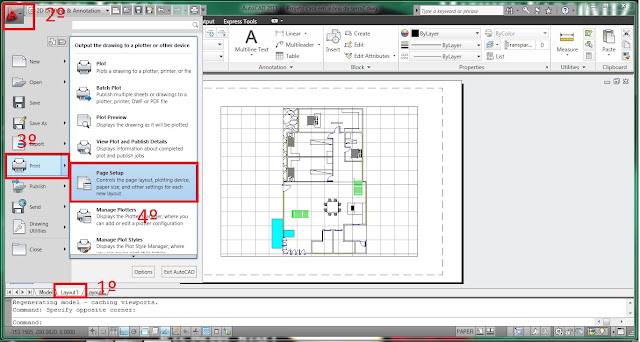

2º - Agora iremos configurar a folha para plotagem; Aperte o iniciar que é o símbolo do AutoCad;
3º - Print;
4º - Page Setup;

1º - Abrirá a janela Page Setup Manager clique no nome no LAYOUT;
2º - MODIFY
3º - Aparecerá outra janela como o nome de PAGE SETUP - *PRANCHA 01 (*nome do layout)
P.S.: você pode alterar o nome do Layout apertando com o botão direito do mouse em cima do layout (que é a primeira etapa da imagem acima ) e em seguida em rename.


Configurando a folha e a impressora:
  • 1º - Selecione a impressora que deseja trabalhar, a que eu recomendo para gerar arquivos em PDF é a PDF995;
  • 2º - Vá em Paper Size e escolha o tamanho da folha que deseja trabalhar;
  • 3º - Plot area - LAYOUT         Plot scale -  1:1    - sempre se for LAYOUT.
  • 4º - escolher se a folha vai ficar em modo paisagem ou retrato, tudo depende de como vc quer que fique. Mas a grande maioria das vezes usamos LANDSCAPE vugo modo PAISAGEM.
  • 5º - Plot style table- pode colocar monochrome que fica preto e branco.
  • 6º - Para finalizar aperte OK.

Ficou assim:


Podem perceber que ficara com linhas tracejadas na folha, essa projeção chama-se MARGEM DE SEGURANÇA. Iremos tirar ela, para que o papel não saia de sua configuração original.

Próximo passo então é ir em INICIAR > PRINT> PAGE SETUP igual a primeira vez.
  • 1º - Vá em propriedades da impressora escolhida;
  • 2º - Vai abrir uma janela Plotter Configuration Editor - modelo da impressora > User-defined Paper Sizes & Calibration > Modify Standard Paper Sizes (Printable Area) - nessa opção que nós vamos retirar a área de segurança;
  • 3º - Escolha a Folha;
  • 4º - Em seguida clique em modify;
  • 5º -  Zere todos os valores.
  • 6º - Para finalizar aperte Avançar > Concluir> Ok > Close.



Pronto a tua folha já esta sem a margem de segurança, já podemos inserir o bloco e as views conforme os próximos passos.


Inserindo as margens que criamos no início do tutorial.



    •  1º - Vá no menu INSERT;
    • 2º - Clique no botão INSERT, logo após abrirá uma janela do comando;
    • 3º - Clique em BROWSE para procurar o bloco que você criou no início do tutorial;
    • 4º - Pegue o arquivo que você criou;
    • 5º -  Open;
    • 6º - Para finalizar aperte OK.

    Abrirá o bloco no tamanho da folha ( IMPORTANTE! O DESENHO TEM QUE SER EM MILÍMETRO)
    Reparem no ponto em que a folha está presa no cursor, foi o ponto base onde você indicou quando criou o bloco.
    Continuando, não clique em nada, apenas digite na barra de comando os valores 0,0. Isso significa que ele está andando 0 no eixo X e 0 no eixo Y.

    IMPORTANTE: deixe o ORTHO ligado, pois ele vai pedir em qual direção você quer que o bloco fique, você vai indica-lá com um CLIQUE para o lado direito.

    Sua Prancha tem que ficar assim:


    Se o seu LAYOUT ficou assim, a tua configuração para PLOTAGEM já está pronta, agora só adicionar o carimbo, as informações necessárias e as VIEWS.  Para quem não souber o que é view ports segue a explicação abaixo.

    Criando View Ports:
    •  1º - Vá no menu VIEW;
    • 2º - Clique no quadradinho com estrelinha;
    • 3º - Clique em OK; (estamos usando a view padrão do auto cad)
    • 4º - Aperte em algum local da folha e dimensione do jeito que você quiser;
    • 5º - Para arrumar a escala é só dar 2 (dois) cliques dentro da view, fazendo isso você pode alterar o tamanho do desenho para a plotagem;
    • 6º - Para finalizar clique fora da view.





     Para ver como o desenho ficará na folha é sempre bom que você visualize/preview ele.




    Tudo que aparecer na folha vai ser impresso, inclusível as margens.
    Mas e se nós não queremos que a view ports apareça?




     Então, para que elas não apareçam, vamos criar um layer para tirar-lás da impressão que é o 5º (quinto) passo.
    É sempre bom que você mude no layer a cor da View Ports, pois assim você não se confundirá com outros objetos que estiver na folha. 4º (quarto) passo.



    Depois selecione a view e jogue ela para o layer. Não se preocupe porque só a view ports irá sumir, o desenho permanecerá.



     P.S.: Uma view pode sobrepor a outra, exceto os desenhos.




     Para ver o resultado, vá o PREVIEW e veja como esta a montagem da tua prancha.






     Finalizando os desenhos, agora é só colocar mais views, carimbos e muito mais....

    Espero que eu tenha ajudado.... Qualque dúvida só comentar que eu responderei.. ;D

    Beijosss Boas Festas Pessoall... DIVIRTAM-SE

    Ontem dia 15/12/2010 Oscar Niemeyer completou 103 anos, o blog Arquitetura Ativa lhe deseja Parabéns e mais anos de vida né, porque muitos você já têm....heheheh =P


    sexta-feira, 3 de dezembro de 2010

    Indicações...Revistas

    Olá pessoal!!  Demorei mais voltei a postar, final do ano é dificíl manter as postagem atualizadas, mas agora que entrei de férias vou fazer o possÍvel.

    Primeiro quero começar dando parabéns aos novos CALOUROS que escolheram ser ARQUITETOS ou ARQUITETAS como eu, que vocês sejam bem vindos a profissão independente da Universidade que irão cursar.
    O curso de arquitetura e urbanismo não é um curso difícil, mas sim, um curso que exige muita dedicação dos estudantes. Ele explora muito de você, ou seja, você tem que se dedicar 100% a isso senão você acaba se prejudica, pois os trabalhos acumulam-se e acaba tornando-se uma bola de neve.rs (a nao ser que você tenha a agenda bem organizado, o que não acontece na maioria das vezes com o pessoal da nossa idade.rsrsrs)
    E para quem quer começar o curso com o pé esquerdo aí vai umas dicas de revistas mais acessíveis para assinar e conhecer um pouco mais sobre alguns arquitetos , materiais, técnicas e obras que estão em destaque.

    Editora PINI -  http://www.revistaau.com.br/
    Revista AU - Muitoooo Boaaaa, aborda assuntos de arquitetura contemporânea, arquitetos que estão se destacando, sustentabilidade e muito mais....
    Revista Technos - Muito boa pra quem gosta de conhecer materiais e tecnicas é direcionada mais ao curso de engenharia.

    Editora ARCO -  http://www.arcoweb.com.br/arquitetura.html
    Revista Projeto Design - Também aborda assuntos da arquitetura e designer o que é muito bom, pois o designer é um filhotinho da arquitetura rsrsrs


    A Revista AU e a Projeto são muito consultadas por estudante de arquitetura, a grande maioria dos professores indicam essas, pois são fáceis de encontrar e as assinaturas não são caras.


    A princípio essas três são bem interessantes, as que eu não indico e nenhum dos meus professores indicaram são as da Editora ABRIL, pois os temas que elas abordam a grande maioria são sobre tendências, o que é muito bom saber, só que não pra quem esta iniciando o curso.

    Enfim pessoal, espero que tenham gostado dessa dica, realmente essas revistas são super boas, eu assino todas, inclusivel as da ABRIL rsrsrs
    Sinceramente espero que ano que vem, vocês desconheçam o que é dormir, o que é tomar banho e o que é comer hehehehe, pois isso é arquitetura, é 100% de VOCÊ.... mas é legal e vocês vão adorarrrrrrrr....


    E aos VETERANOSSS, que vocês tenham consciência de que já estão na fase adulta e que não podem ser mais inconsequentes e irresponsáveis nos seus atos, por isso não maltratem nossos CALOUROSSS....se for fazer TROTE que seja algo legal e SEM VIOLÊNCIA.


    Até mais e para os estudantes que passaram na PUC-PR sejam bem vindos e aguardem....rsrsrsr =P


    Para distrair:


    Beijusss Pessoal... Boas Fériasss.... ;D

    segunda-feira, 27 de setembro de 2010

    Globo Comunidade e mais...

    Olá...
    Hoje vamos comentar sobre uns dos programas interessantissimos que passa em canal aberto, é o Globo Comunidade da emissora RPC - Rede Globo, passa sábados às 8:00h da manhã e reprise a 13h no canal futura e 15:30h no canal fechado Globo News. Sua apresentadora é a Jornalista Adriana Milczevsky, esporadicamente o programa é apresentado por Carolina Wolf ou outro.

    Jornalista Adriana Milczevsky

    O programa é direcionado a todas as faixas etárias, sendo o foco central em jovens que estão entrando no mercado de trabalho, abordando assuntos de como agir em entrevista de empregos, como lidar com o salário, quais os cursos que são ofertas e daí por diante.

    A ideia do programa é fazer com que os jovens de hoje saibam ver oportunidades que os cercam e a aproveitá-las, porém grande parte das pessoas que deveriam assistir esse programa não sabem que o mesmo existe, então achei uma boa ideia coloca-lo em destaque hoje.

    Esse programa não difere muito dos outros, em relaçao ao "layout", ou seja, assim como tem reportagens interessantes também tem reportagens que não agradam muito(Na minha opinião). Mas a grande maioria é de muita serventia para o nosso crescimento pessoal.

    No dia 25/09/10 o assunto abordado foi sobre o estágio, onde contém dicas de como conseguir entrar no mercado de trabalho, o que as empresas procuram e muito mais. Abaixo segue o link do video da reportagem, vale muito a pena assistir, pricipalmente pra quem esta inseguro em relação a esse tipo de oportunidade.


    No site do globo comunidade também da para assistir reportagens anteriores.

     Recomendo, vale a pena assitir, tire 30 minutinhos e dá uma olhadinha no site... ;)

    Tudo de bom galerinha, beijus

    terça-feira, 31 de agosto de 2010

    Cidade e Soluções

    Olá pessoal, hoje vou falar sobre um programa que passa no Globo News ( canal fechado), mas pra quem não tem tv por assinatura pode assistir as reportagens do mesmo pelo site Cidade e Soluções.
    O programa tem como foco possibilidades de viver e um mundo sustentável. O programa destaca também iniciativas que já dão resultado e podem ser aplicadas no Brasil. Tem como assuntos desde comida feito com produtos ecológicos até material para o dia-dia.

    O que estou comentando agora, parece algo que virou "modinha" entre os estudantes e empresas do Mundo, mas NÃO, os assuntos que estão em pauta sobre sustentabilidade são muito importantes para não tornarmos a vida algo insuportável devido a nossa intervenção na natureza.

    Um dos assuntos que se destacou e que vou comentar é a reportagem de reciclagem de pneus, material que causa danos gravíssimos no meio natural. Abaixo segue o link da reportagem.



    Na utilizaçao da reciclagem de pneu para a composição do concreto, se tritura os pneus e substitui a brita por esse estado final, ou seja, os pedaços de pneu triturado. O material final, o concreto tem suas vantagens como qualquer outro material, elas são: - Menor peso, proporcionando ganhos em frete e em estrutura (obra); - menor Custo, pois parte é subsidiado pelos créditos comercializados; - igual resistência; igual acabamento; - atendimento as NBR-S; - melhor Isolamento Térmico; - melhor Isolamento Acústico;









    (mensagem pessoal)  Se não sabe onde depositar seus pneus, use um meio alternativo...hehehe


    A reciclagem dos pneus evita as queimadas a céu aberto, o abandono em lixões, e o acúmulo em rios e lagoas.

    Confira!!!





    P.S.: Tire no mínimo uns 30 minutinhos por dia pra ficar a par do que passa no mundo sobre assuntos interessantes de arquitetura, além disso, esse assuntos não só interessa a arquitetos e estudantes, mas sim todas as pessoas, pois pessoas com mais cultura erudita faz não só nosso país um lugar melhor mais como o mundo.

    Próxima atualização será sobre outro programa, porém não sobre arquitetura.

    Beijus a todos e não se esqueça INOVE procure meios alternativos de viver !!!


    Acesse o site : Cidades e Soluções
    Siga-nos no Twitter : @arquiteturaativa

    *A reportagem abordada hoje foi retirada do site Globo News - Cidades e Soluções
